X3D Model Documentation: Cockpit.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <X3D profile='Interchange' version='3.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  4       <head>
  5            <meta name='title' content='Cockpit.x3d'/>
  6            <meta name='description' content='F16, Fighting Falcon, Turkish Air Force (TUAF) cockpit'/>
  7            <meta name='creator' content='Murat ONDER, LTJG, Turkish Navy'/>
  8            <meta name='created' content='13 July 2003'/>
  9            <meta name='modified' content='28 November 2019'/>
 10            <meta name='identifier' content='https://savage.nps.edu/Savage/AircraftFixedWing/F16FightingFalconTurkey/Cockpit.x3d'/>
 11            <meta name='license' content='../../license.html'/>
 12       </head>
<!--
<!-- -->
<!-- to top Index for DEF node: SideImage
-->
 13       <Scene>
 14            <!-- Example scene to illustrate X3D tags and attributes. -->
 15            <WorldInfo title='Cockpit.x3d'/>
 16            <Group>
 17                 <Transform>
 18                      <Shape>
 19                           <IndexedFaceSet convex='false' coordIndex='0 1 2 3 4 5 6 7 8 9'>
 20                                <Coordinate point='25.5 0 0 25.5 10 0 18 17 0 8 17 0 5 21 0 -5 21 0 -8 17 0 -18 17 0 -25.5 10 0 -25.5 0 0'/>
 21                           </IndexedFaceSet>
 22                           <Appearance>

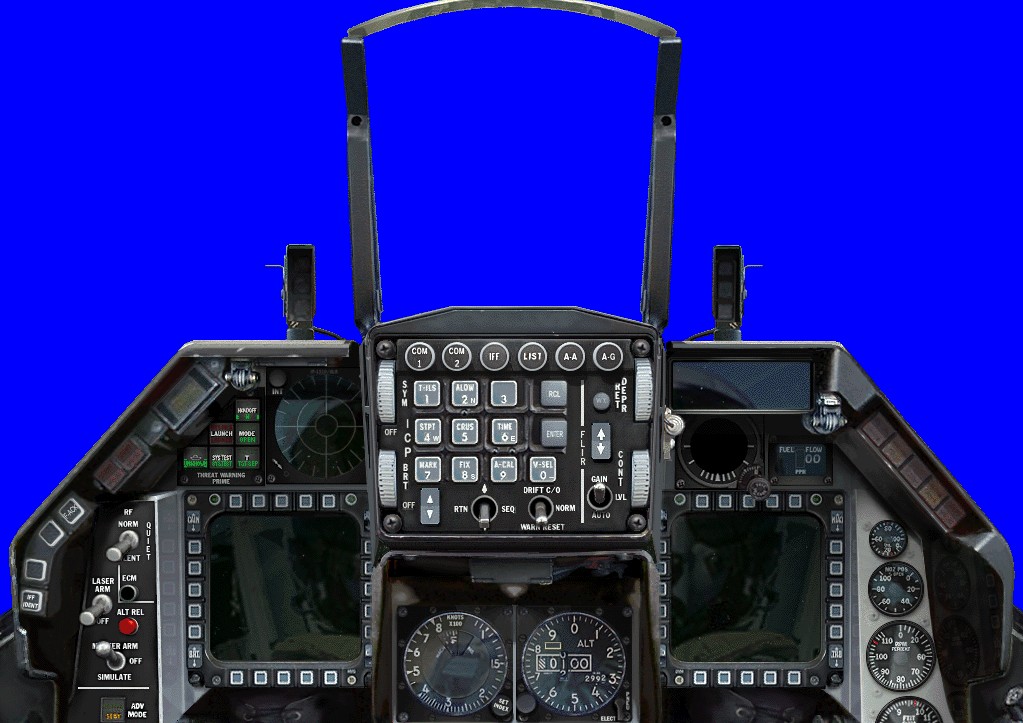

 23                                <ImageTexture   url=' "Cockpit.jpg " "https://savage.nps.edu/Savage/AircraftFixedWing/F16FightingFalconTurkey/Cockpit.jpg " '/>
 24                           </Appearance>
 25                      </Shape>
 26                 </Transform>
 27                 <Transform>
 28                      <Shape>
 29                           <IndexedFaceSet convex='false' coordIndex='0 1 2 3'>
 30                                <Coordinate point='25 -22.55 0 25 0 0 -25 0 0 -25 -22.55 0'/>
 31                           </IndexedFaceSet>
 32                           <Appearance>
 33                                <ImageTexture   url=' "Cockpit2.jpg " "../../../Savage/AircraftFixedWing/F16FightingFalconTurkey/Cockpit2.jpg " "https://savage.nps.edu/Savage/AircraftFixedWing/F16FightingFalconTurkey/Cockpit2.jpg " '/>
 34                           </Appearance>
 35                      </Shape>
 36                 </Transform>
 37                 <Transform>
 38                      <Shape>
 39                           <IndexedFaceSet creaseAngle='0.57' coordIndex='0 1 2 3'>
 40                                <Coordinate point='5 21 0 6.5 33 0 -6.5 33 0 -5 21 0'/>
 41                           </IndexedFaceSet>
 42                           <Appearance>
 43                                <Material diffuseColor='0.0 0.0 0.5' transparency='0.3'/>
 44                           </Appearance>
 45                      </Shape>
 46                 </Transform>
 47                 <Transform center='-29 0 0' rotation='0 1 0 1.5' translation='3.6 0 4'>
 48                      <Shape>
 49                           <IndexedFaceSet convex='false' coordIndex='0 1 2 3'>
 50                                <Coordinate point='-25 -22.5 0 -25 10 0 -38 10 0 -38 -22.5 0'/>
 51                           </IndexedFaceSet>
 52                           <Appearance>
 53
                              <!-- ImageTexture SideImage is a DEF node that has 1 USE node: USE_1 -->
                               <ImageTexture DEF='SideImage'   url=' "Side.jpg " "../../../Savage/AircraftFixedWing/F16FightingFalconTurkey/Side.jpg " "https://savage.nps.edu/Savage/AircraftFixedWing/F16FightingFalconTurkey/Side.jpg " '/>
 54                           </Appearance>
 55                      </Shape>
 56                 </Transform>
 57                 <Transform center='29 0 0' rotation='0 -1 0 1.5' translation='-3.6 0 4'>
 58                      <Shape>
 59                           <IndexedFaceSet convex='false' coordIndex='0 1 2 3'>
 60                                <Coordinate point='38 -22.5 0 38 10 0 25 10 0 25 -22.5 0'/>
 61                           </IndexedFaceSet>
 62                           <Appearance>
 63                                <ImageTexture USE='SideImage'/>
 64                           </Appearance>
 65                      </Shape>
 66                 </Transform>
 67            </Group>
 68       </Scene>
 69  </X3D>
<!--
<!-- -->
